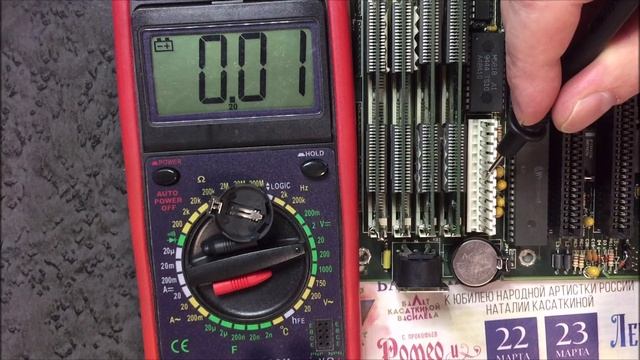

замена микросхемы RTC

Что это такое: Часы реального времени ЧРВ RTC англ.
Real Time Clock электронная схема предназначенная для учёта хронометрических данных текущее время дата день недели и др.
представляющая собой систему из автономного источника питания и учитывающего устройства микросхемы.
Хотя учет времени может осуществляться и без RTC его использование имеет свои преимущества: -Надежно поддерживает текущее время в случае сбоев в работе системы таких как зависание спящий режим перезагрузка а при наличии достаточного резервного питания - полное выключение и повторная сборка оборудования без необходимости повторной установки времени. -Низкое энергопотребление важно при работе от альтернативного источника питания -Освобождает основную систему для выполнения важных по времени задач -Иногда более точных чем другие методы. RTC часы реального времени в компьютере на материнской плате были впервые представлены в составе IBM PCAT выпущенного в 1984 году использовалась микросхема Motorola MC146818 или аналоги других производителей.
Хотя и для XT были платы расширения с аналогичными возможностями.
В современных вычислительных машинах RTC встраивается в южный мост.
Некоторые микроконтроллеры имеют встроенные часы реального времени чаще всего модели с разнообразной функциональностью и периферией. RTC часто используют независимые от основной системы резервный источники питания чтобы продолжать работать даже при выключении основного устройства. В старых системах для этого использовалась подключаемые к микросхеме NiCd аккумуляторы чуть позже батарейка чаще всего литиевый типоразмера CR2032 были и другие типы а в современных - суперконденсаторы т.н.
ионистор.

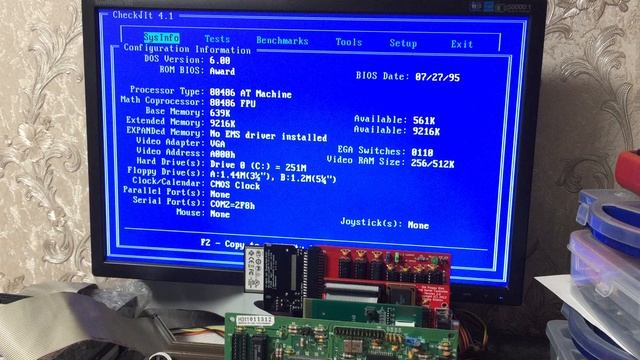

В компьютерах тот же самый источник питания может использоваться и для обеспечения работы CMOS-памяти для хранения настроек BIOS. Отсчёт времени Большинство RTC использует кварцевый резонатор но некоторые используют частоту питающей сети.
В большинстве случаев используется кварцевый резонатор на частоте 32 768 Гц.
Та же частота используется в кварцевых часах.
Такая частота обеспечивает 215 циклов в секунду что очень удобно для простых двоичных счётчиков.
Позже Dallas Semiconductor выпустила совместимые RTC DS12887 DS12887A которые часто использовались в старых персональных компьютерах и их легко найти на материнских платах из-за их отличительной черной крышки и нанесенной шелкографией логотип стилизованный под будильник с надписью DALLAS REAL TIME.
И у этой микросхемы микросборки существуют полные или совместимые аналоги других производителей в которые уже встроен тактовый генератор и литиевый не перезаряжаемый источник резервного питания из за которого эта микросхема выглядит в 3-4 толще остальных.
По состоянию на июнь 2021 года устройства все еще активно производятся компанией Maxim Integrated.
В августе 2021 года компания Maxim была приобретена компанией Analog Devices. Многие производители микросхем производят RTC включая Intersil Maxim Philips Texas Instruments STMicroelectronics.
Микросхема ODIN аналог Dallas RTC.
Приятного просмотра!
